HGD280標準全齒研磨處理齒輪


齒輪特性

  ○ 精度等級：DIN 6   ○ 齒面硬度：55~60HRC
  ○ 齒型：標準全齒深齒   ○ 熱處理：高周波
  ○ 壓力角：20°   ○ 齒面精加工：研磨
  ○ 左旋角：19.528°   ○ 齒研基準面：軸徑
  ○ 材質：20CrMnTi   ○ 追加工：可

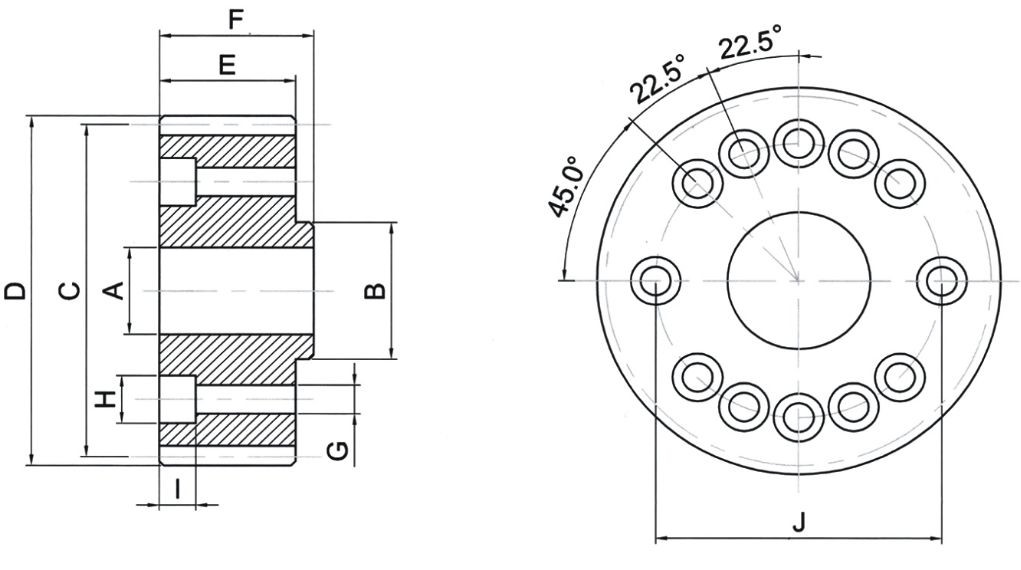

機械尺寸
技術參數
I J 周長
L		 變位系數
X		 重量
Kg		 產品型號
Catalog NO.
14 63 266.69 0.3792 1.0 HGD280-M2-40-31.5
14 63 300.00 0.3267 1.4 HGD280-M2-45-31.5
10 63 300.00 0 1.5 HGD280-M3-30-20

產品型號
Catalog NO.		 模數
M		 齒數
Z		 內徑
Bore		 轂徑
Hua dia		 節圓直徑
Pitch. dia		 外徑
Out. dia		 齒幅
Width		 總長度
Length		 G H
Ah6 Bh6 C D E G
HGD280-M2-40-31.5 2 40 31.5 40 84.90 90 26 30 6.6 11
HGD280-M2-45-31.5 2 45 31.5 40 95.50 100 26 30 6.6 11
HGD280-M3-30-20 2 30 20 40 95.49 101.49 35 39 6.6 11
