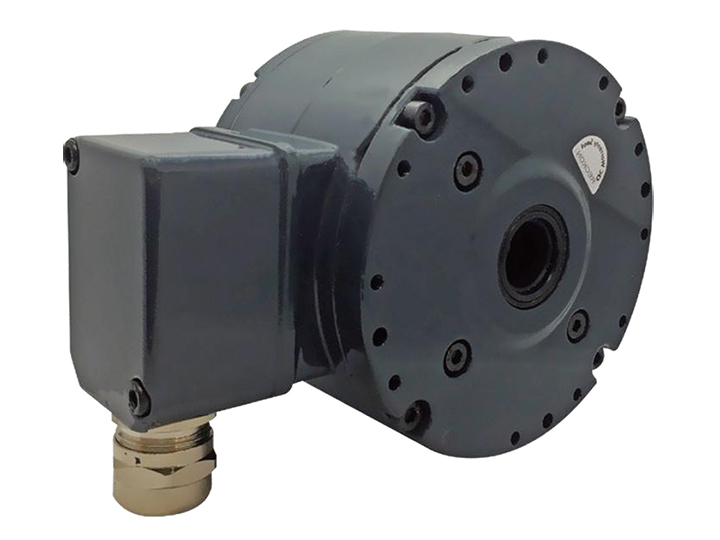

RKE 90H




產品特性

  ○ 堅固，緊湊的外殼   ○ 大間距的雙軸承
  ○ 軸承負載高達 400N   ○ 高工作速度 10000rpm
  ○ 端子盒，M23連接器，電纜等可選


電氣技術參數

  ○ 供電：
9…30VDC
5VDC ±5%		   ○ 空載電流：≤ 100mA
  ○ 分辨率（脈沖數/轉）：1000…10000   ○ 移相：90°±15°
  ○ 掃描比：45…55%   ○ 參考信號：零脈沖，寬度 90°
  ○ 檢測方式：光學   ○ 輸出頻率：≤200 kHz
  ○ 輸出信號：A、B、Z ，+ 取反   ○ 輸出電路：推拉
TTL / RS422
  ○ 軸絕緣：2.8KV   ○ 傳輸距離：≤400m at 100kHz
  ○ 抗干擾：EN 61000-6-2   ○ 發射干擾：EN 61000-6-3
  ○ 認證：CE


機械參數

  ○ 尺寸（法蘭）：ø100mm   ○ 軸類型：
φ12…16mm（盲孔軸）
φ17mm（錐形軸1:10）
  ○ 軸負載：
≤300N 軸向
≤400 N 徑向		   ○ 電機軸公差：0.2 mm徑向
  ○ 防護等級DIN EN 60529 ：IP66   ○ 運行轉速：≤10000 rpm
  ○ 運行轉矩：≤6Ncm   ○ 轉子轉動慣量：160 gcm²
  ○ 材料：
外殼：鍍鋁
軸：不銹鋼		   ○ 工作溫度：
-40...+100 °C
-40...+90 °C
  ○ 連接：
端子盒
法蘭連接器 M23, 12-pin
電纜 1 m		   ○ 重量約：1.1 kg

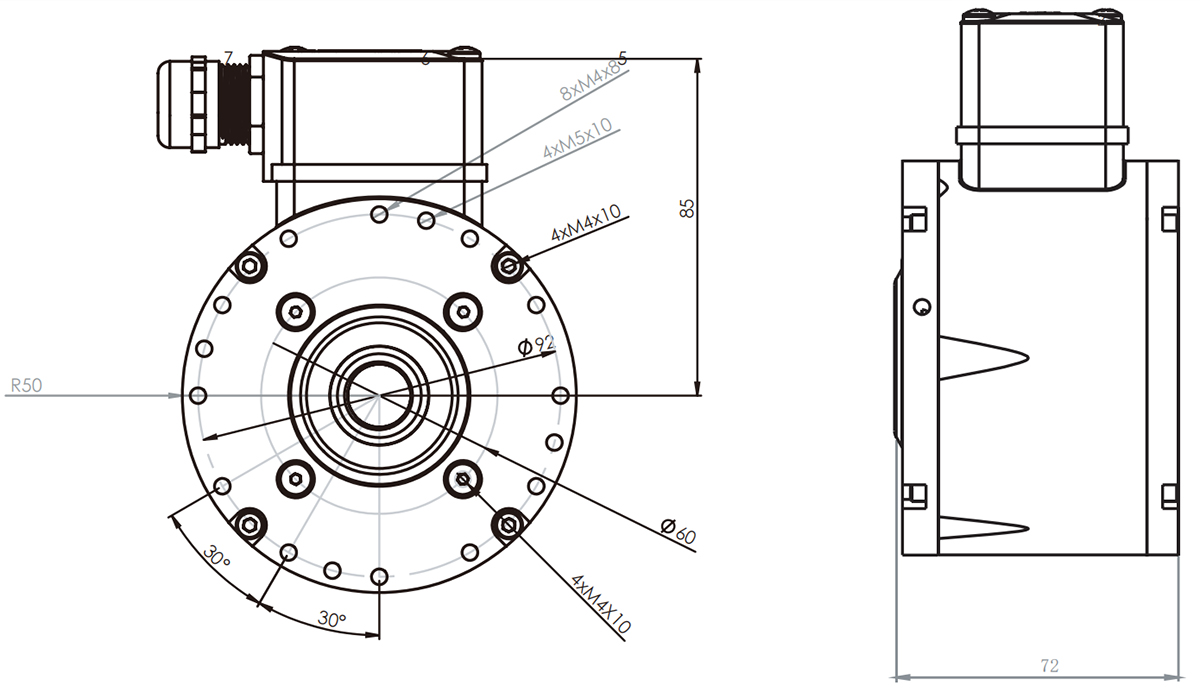

尺寸圖

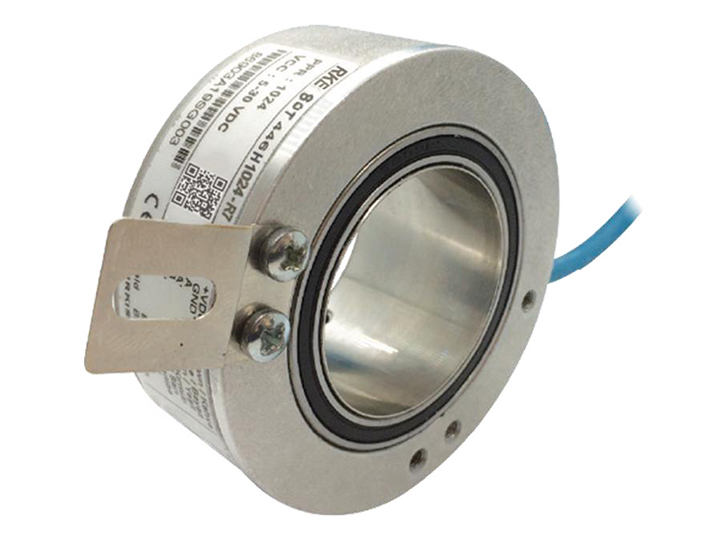

上一篇：RKE 80T Series

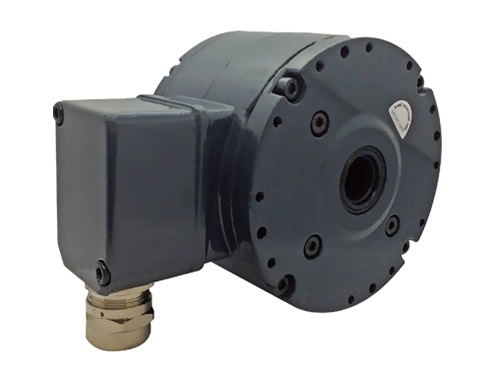

下一篇：RKE 115S
